Nel campo dei sistemi idraulici, gli adattatori JIC (Joint Industry Council) svolgono un ruolo fondamentale. Questi adattatori sono rinomati per la loro affidabilità, durata e capacità ad alte prestazioni, che li rendono un punto fermo in varie applicazioni industriali. Tuttavia, un aspetto che spesso attira l'attenzione di ingegneri, tecnici e utenti finali è la caduta di pressione sugli adattatori JIC. Comprendere questo fenomeno è fondamentale per ottimizzare le prestazioni del sistema, garantire la longevità dei componenti e mantenere l'efficienza operativa.
Cosa sono gli adattatori JIC?

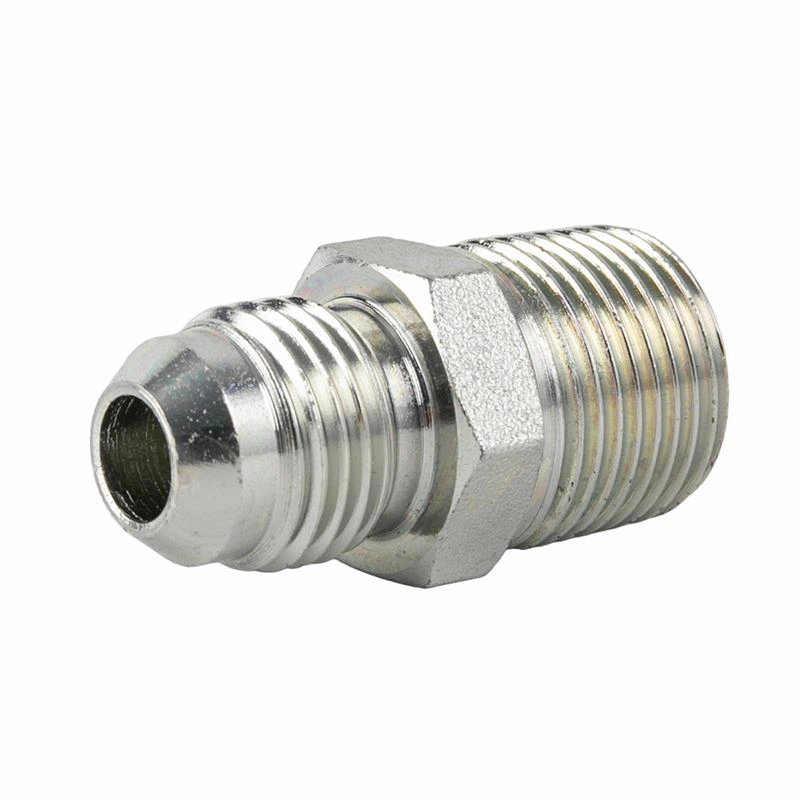

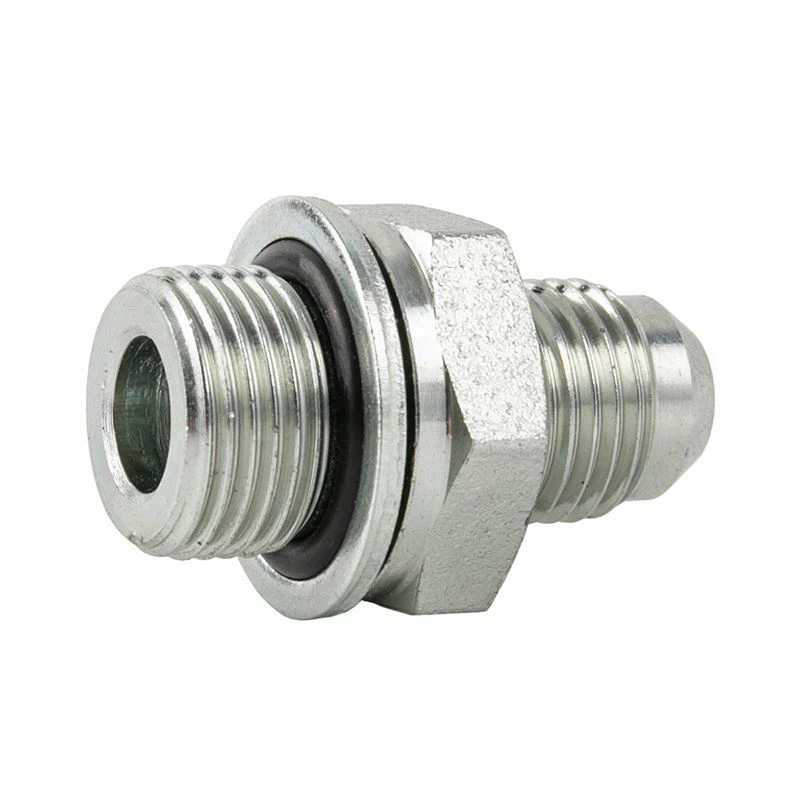

Prima di approfondire il concetto di caduta di pressione, è essenziale capire cosa sono gli adattatori JIC. Gli adattatori JIC sono un tipo di raccordo idraulico progettato con una sede svasata a 37 gradi. Questo design consente una connessione salda e sicura, resistente alle perdite anche in condizioni di alta pressione. Sono disponibili in un'ampia varietà di configurazioni, come ad esempioRaccordo JIC femmina,Maglietta JIC, EAdattatore da JIC a tubo, soddisfacendo le diverse esigenze applicative nei sistemi idraulici e pneumatici.
Definizione della caduta di pressione
La caduta di pressione, nel contesto dei sistemi idraulici, si riferisce alla diminuzione della pressione del fluido mentre scorre attraverso un componente o una sezione di una tubazione. È una conseguenza inevitabile della resistenza che il fluido incontra mentre si muove attraverso il sistema. Nel caso degli adattatori JIC, la caduta di pressione avviene a causa di diversi fattori, tra cui la geometria interna dell'adattatore, la rugosità delle superfici interne e la portata del fluido.
Fattori che influenzano la caduta di pressione negli adattatori JIC
1. Geometria interna
La forma e le dimensioni interne degli adattatori JIC hanno un impatto significativo sulla caduta di pressione. Gli adattatori con geometrie complesse, come raccordi a T o gomiti, fanno sì che il fluido cambi bruscamente direzione. Questo cambio di direzione crea turbolenza nel flusso del fluido, aumentando le forze di attrito e determinando quindi una maggiore caduta di pressione. Ad esempio, aMaglietta JICdivide il flusso del fluido in due direzioni, il che interrompe il flusso regolare e porta a maggiori perdite di energia sotto forma di caduta di pressione.
2. Rugosità superficiale
Anche la rugosità delle superfici interne degli adattatori JIC contribuisce alla caduta di pressione. Quando il fluido scorre attraverso un adattatore con una superficie interna ruvida, le molecole del fluido interagiscono con le irregolarità della superficie, creando ulteriori forze di attrito. Queste forze di attrito impediscono il flusso del fluido e provocano una riduzione della pressione. Gli adattatori JIC di alta qualità sono spesso realizzati con superfici interne lisce per ridurre al minimo l'impatto della rugosità superficiale sulla caduta di pressione.
3. Portata
La portata del fluido è un altro fattore critico che influenza la caduta di pressione. All’aumentare della portata aumenta anche la velocità del fluido. Velocità del fluido più elevate portano a forze turbolente più significative all'interno dell'adattatore, con conseguente maggiore caduta di pressione. Pertanto, nei sistemi in cui sono richieste portate elevate, è essenziale selezionare attentamente gli adattatori JIC in grado di gestire il flusso senza causare eccessive perdite di pressione.
Misurazione della caduta di pressione
Misurare accuratamente la caduta di pressione sugli adattatori JIC è fondamentale per valutarne le prestazioni e garantire il funzionamento efficiente dei sistemi idraulici. I sensori di pressione vengono generalmente installati a monte e a valle dell'adattatore per misurare le pressioni di ingresso e di uscita. La differenza tra queste due pressioni determina la caduta di pressione attraverso l'adattatore.
Oltre alla misurazione diretta, è possibile utilizzare anche simulazioni di fluidodinamica computazionale (CFD) per prevedere la caduta di pressione. Le simulazioni CFD forniscono un'analisi dettagliata del flusso del fluido all'interno dell'adattatore, consentendo agli ingegneri di ottimizzare il progetto e selezionare l'adattatore più adatto per un'applicazione specifica.
Implicazioni della caduta di pressione
1. Efficienza del sistema
Una caduta di pressione eccessiva sugli adattatori JIC può ridurre significativamente l'efficienza dei sistemi idraulici. Quando la caduta di pressione è troppo elevata, la pompa deve lavorare di più per mantenere la portata richiesta, consumando più energia. Questo maggiore consumo di energia non solo comporta costi operativi più elevati, ma porta anche a un’eccessiva usura della pompa e di altri componenti, riducendone la durata.
2. Prestazioni dei componenti
Un'elevata caduta di pressione può anche influire sulle prestazioni di altri componenti del sistema idraulico. Ad esempio, può causare una diminuzione della forza erogata dagli attuatori, con conseguente riduzione della funzionalità del sistema. In casi estremi, un'eccessiva caduta di pressione può persino causare cavitazione, che può danneggiare i componenti interni dell'adattatore e altre parti del sistema.
Mitigare la caduta di pressione
Per ridurre al minimo la caduta di pressione tra gli adattatori JIC, è possibile adottare diverse strategie:
1. Selezione corretta dell'adattatore
La scelta dell'adattatore JIC giusto per l'applicazione specifica è fondamentale. Ciò implica considerare fattori quali la portata richiesta, la pressione e il tipo di fluido. Gli adattatori con diametri interni maggiori generalmente hanno perdite di carico inferiori poiché offrono meno resistenza al flusso del fluido. Inoltre, la scelta di adattatori con superfici interne lisce può anche aiutare a ridurre le perdite per attrito.
2. Ottimizzazione della progettazione del sistema
Anche l’ottimizzazione della progettazione complessiva del sistema idraulico può contribuire a ridurre la caduta di pressione. Ciò include la riduzione al minimo del numero di curve e raccordi nel sistema, l'utilizzo di tubi diritti quando possibile e la garanzia del corretto dimensionamento dei tubi. Riducendo la complessità del sistema, il fluido può fluire in modo più fluido, con conseguenti perdite di carico inferiori.
3. Manutenzione regolare
La manutenzione regolare degli adattatori JIC e dell'intero sistema idraulico è essenziale per mantenere prestazioni ottimali. Ciò include l'ispezione degli adattatori per eventuali segni di usura, corrosione o danni e la loro sostituzione secondo necessità. Anche mantenere le superfici interne degli adattatori pulite e prive di detriti può contribuire a ridurre la caduta di pressione.
Il nostro ruolo come fornitore di adattatori JIC
In qualità di fornitore leader di adattatori JIC, comprendiamo l'importanza della caduta di pressione nei sistemi idraulici. Ci impegniamo a fornire adattatori JIC di alta qualità progettati per ridurre al minimo la caduta di pressione e garantire prestazioni ottimali del sistema. La nostra vasta gamma di prodotti, tra cuiRaccordo JIC femmina,Maglietta JIC, EAdattatore da JIC a tubo, è prodotto secondo gli standard più elevati utilizzando tecniche di produzione avanzate.
Offriamo anche supporto tecnico ai nostri clienti, aiutandoli a selezionare gli adattatori più adatti per le loro applicazioni specifiche. Il nostro team di esperti può fornire informazioni dettagliate sui calcoli delle perdite di carico, sull'ottimizzazione della progettazione del sistema e sui requisiti di manutenzione.
Se stai cercando adattatori JIC affidabili che possano aiutarti a ridurre al minimo le perdite di carico e migliorare l'efficienza dei tuoi sistemi idraulici, ti invitiamo a contattarci. Siamo ansiosi di impegnarci in discussioni di approvvigionamento con voi per soddisfare le vostre esigenze e requisiti specifici.
Riferimenti
- Crane Co. (1988). Flusso di fluidi attraverso valvole, raccordi e tubi. Documento tecnico n. 410M.
- Miller, RW (1996). Manuale di ingegneria della misurazione del flusso (3a ed.). McGraw-Hill.
